Vidéo en direct
Voir et enregistrer la progression de la caméra.
ITS Report embarqué sur valise
Pilotez l’inspection, rattachez les captures aux tronçons, visualisez la trajectoire et remettez un rapport PDF structuré selon EN 13508-2, depuis l’interface de la valise.
Interface locale sur la valise et la tablette Android fournie. Les fonctions cloud demandent une connexion disponible et une configuration.
12 pages · PDFITS Report On-Prems
La valise réunit le flux vidéo, les commandes disponibles, les captures et le dossier ITV dans une interface locale conçue pour l’inspection des canalisations. L’opérateur suit la progression, documente les anomalies et prépare le rapport depuis le même poste de travail.
Les fonctions principales restent accessibles sans connexion Internet, sur l’écran de la valise ou depuis la tablette Android fournie. Les transferts cloud dépendent ensuite de la connexion et de leur configuration.
Voir et enregistrer la progression de la caméra.
Capturer un défaut ou un point d’intérêt au bon moment.
Associer anomalies, distance et médias au tronçon.
Retrouver interventions, vidéos, captures et rapports.
Un même flux de travail
La vidéo, les distances, les observations et les documents sont organisés autour du dossier et de ses tronçons.
Suivez la vidéo en direct depuis la valise et utilisez les commandes caméra disponibles sur votre configuration.
Enregistrez photos et vidéos, puis associez les observations au bon tronçon et à leur distance d’inspection.
Placez les tronçons sur la carte, renseignez les profondeurs de départ et d’arrivée et consultez la trajectoire estimée.
Prévisualisez le dossier, puis exportez un PDF avec la synthèse, les profils et les captures qualifiées.
Interface principale
Le retour caméra, les captures, le compteur, les réglages et le dossier ITV restent à portée de main. Les commandes affichées varient selon la caméra et l’équipement de la valise.
Créez le dossier, capturez une image ou démarrez la vidéo. Pause, Stop et Médias permettent de reprendre et classer les fichiers.
Agrandissez le flux, annotez une observation et ajustez luminosité, contraste ou couleur pour mieux lire l’image.
Remettez la distance à zéro au départ, repérez les observations et ajoutez le contexte GPS lorsqu’il est disponible.

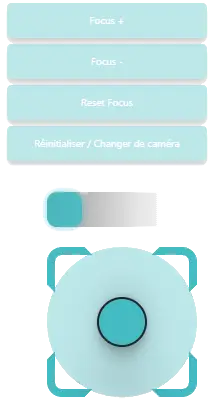

Selon la configuration, choisissez la source vidéo, réglez l’éclairage et utilisez les commandes de focus ou les joysticks.
Rapports · Zoom + · Zoom − · Texte · Photo · REC · Pause · Stop · Médias · Réglages · Cloud · Reset m · Reset cam · Vidéo · GPS · Lock · Image · Caméra · Focus − · Focus + · Reset focus · LED · Lumière · Joystick cam · Joystick robot.
Le verrouillage limite les appuis involontaires ; les réglages et les commandes de mouvement dépendent de l’équipement connecté.
Une photo issue du flux est enregistrée localement avec son tronçon et sa distance. L’observation peut être commentée et qualifiée immédiatement.
REC lance l’enregistrement. Pause et Stop segmentent ou terminent la prise de vue ; les médias restent accessibles par intervention.
Zoom, lecture vidéo, annotation, focus, niveau de LED et source caméra aident à documenter la scène. Les fonctions disponibles suivent la configuration.
Rapport express
Le rapport reprend les informations enregistrées sur place pour limiter la ressaisie au retour au bureau.
Référence, adresse, opérateur, contact, date et heure de l’intervention.
Créer le tronçon, relever la distance et définir le nœud de départ.
Captures, vidéo, observations et positions restent liées au tronçon actif.
Préciser la fin, la direction, la méthode, le diamètre, les matériaux et le contexte.
Poursuivre avec un autre tronçon ou finaliser le dossier et son PDF.
Le rapport de démonstration ci-dessous illustre ce parcours avec des données fictives, une trajectoire estimée et des profondeurs simulées.
Démonstration dans la vraie interface
Ces captures proviennent d’un rapport de démonstration créé sur la valise. Le client, le site, les défauts et les mesures sont simulés.
Le rapport, son client de démonstration et ses actions sont accessibles depuis le tableau de bord.
Informations, captures, vidéos, trajectoire et aperçu du document sont réunis.
Les valeurs manuelles restent éditables et la trajectoire est rattachée au tronçon.
Fond de carte, groupes et outils de dessin sont accessibles dans l’éditeur.
La visualisation estimée relie le tracé, les points d’intérêt et les variations d’élévation.
Exemple consultable

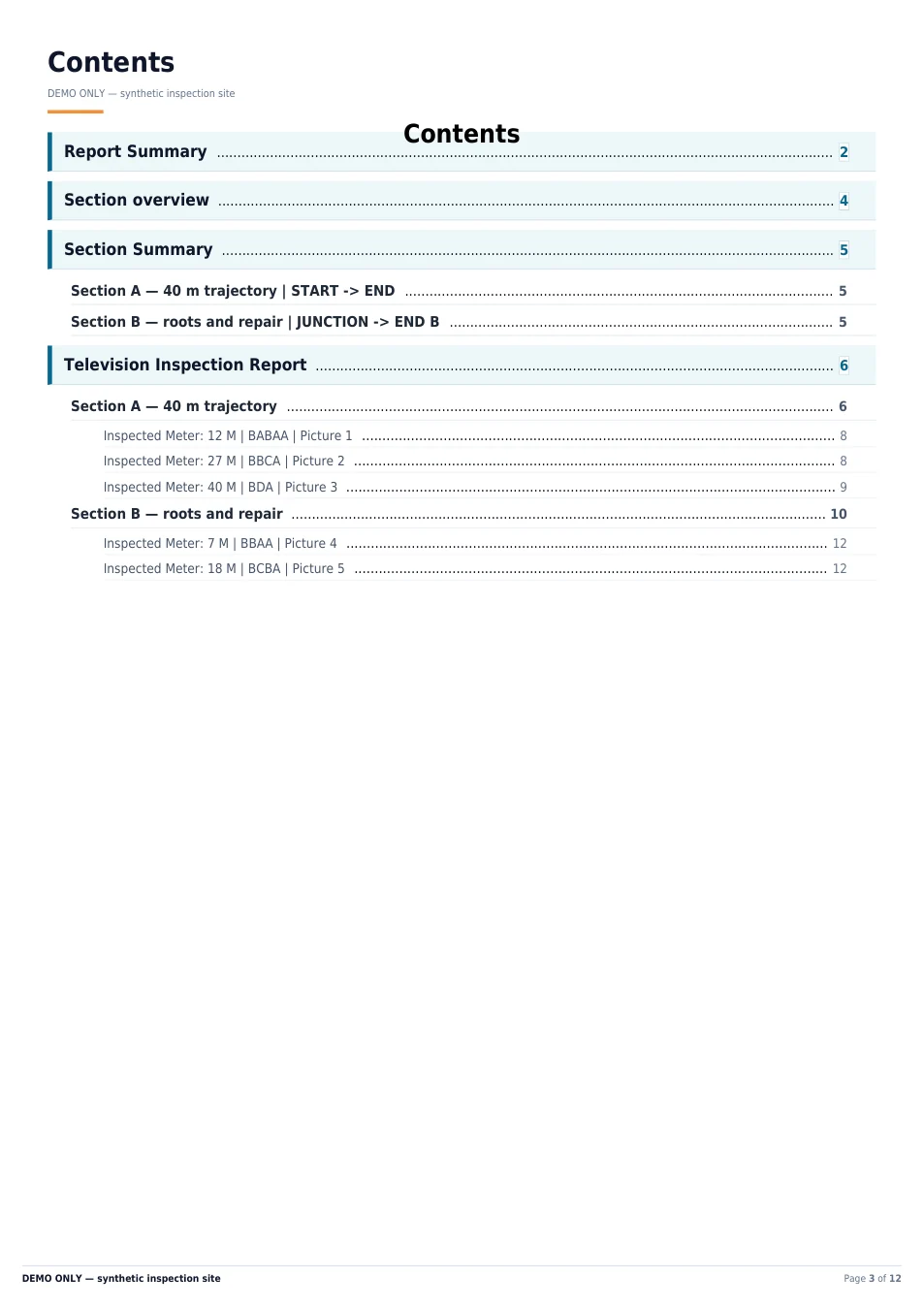

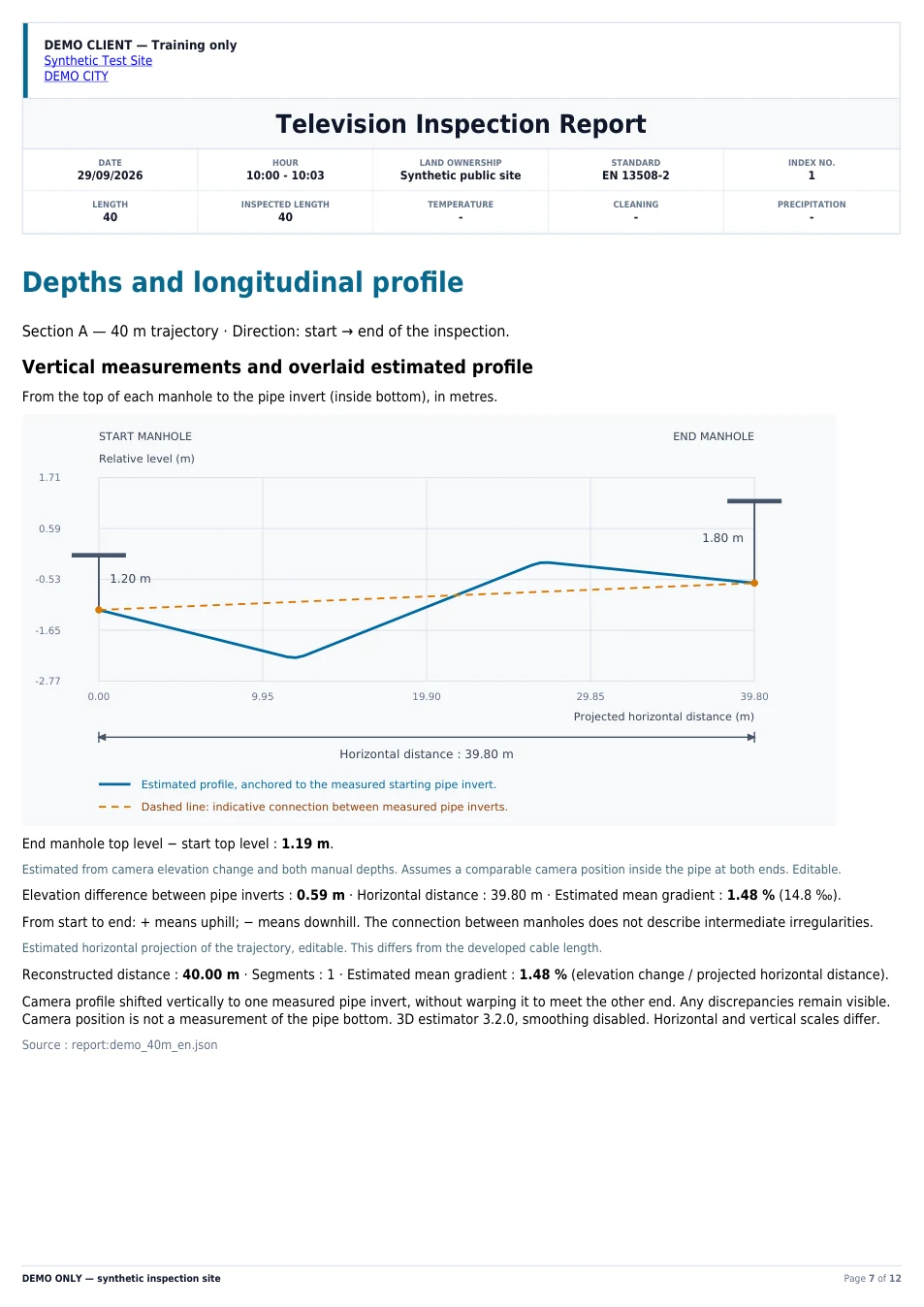

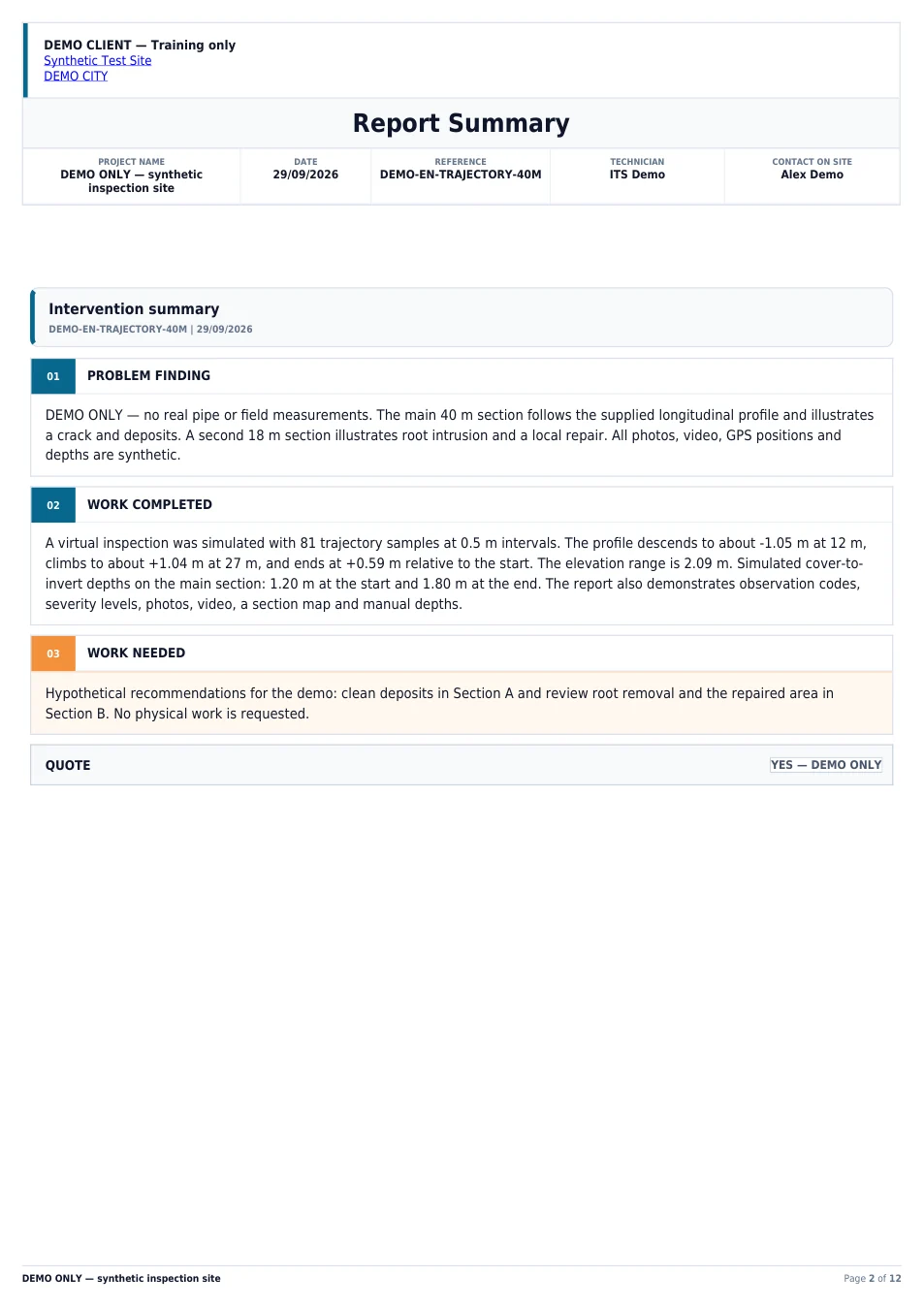

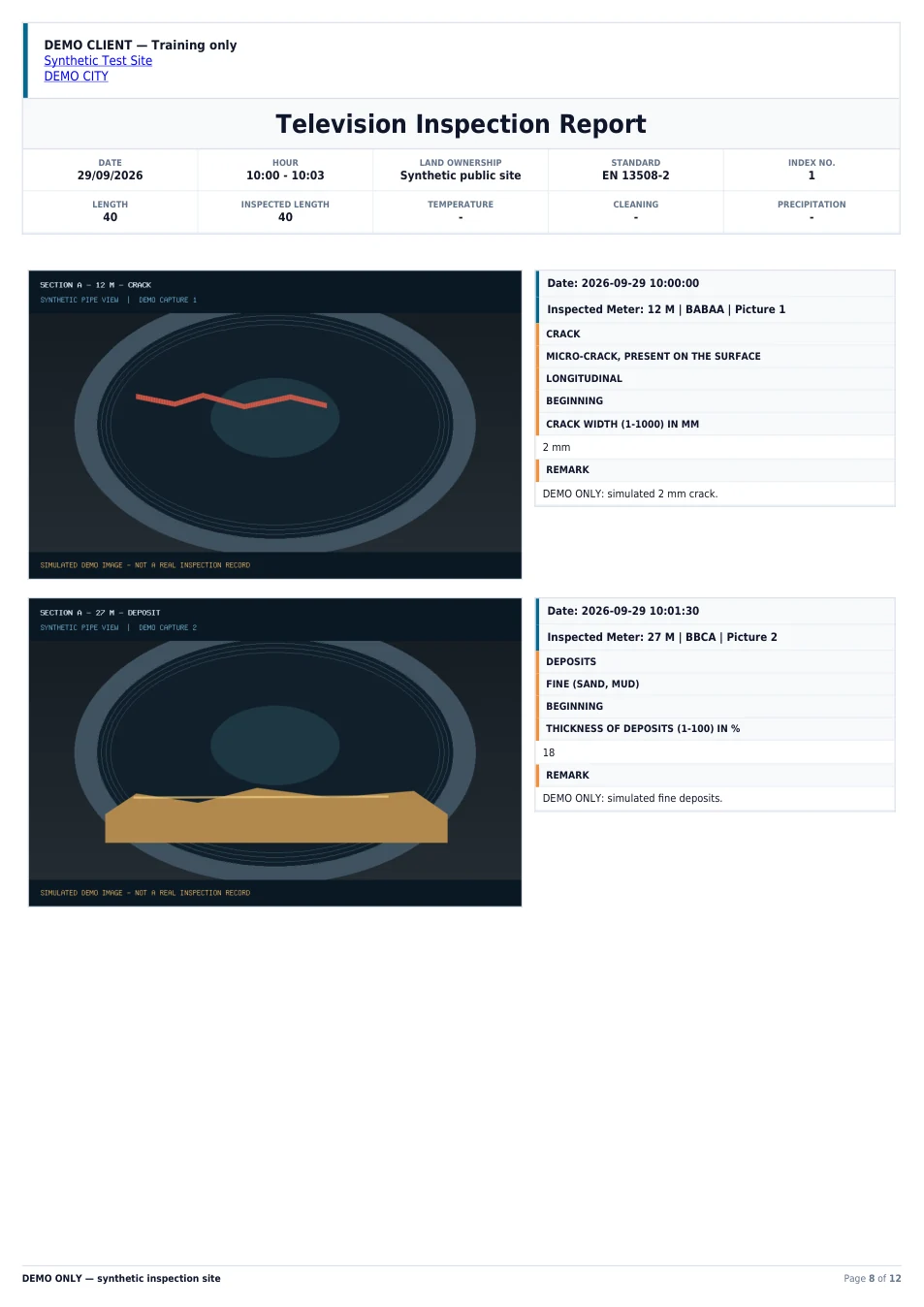

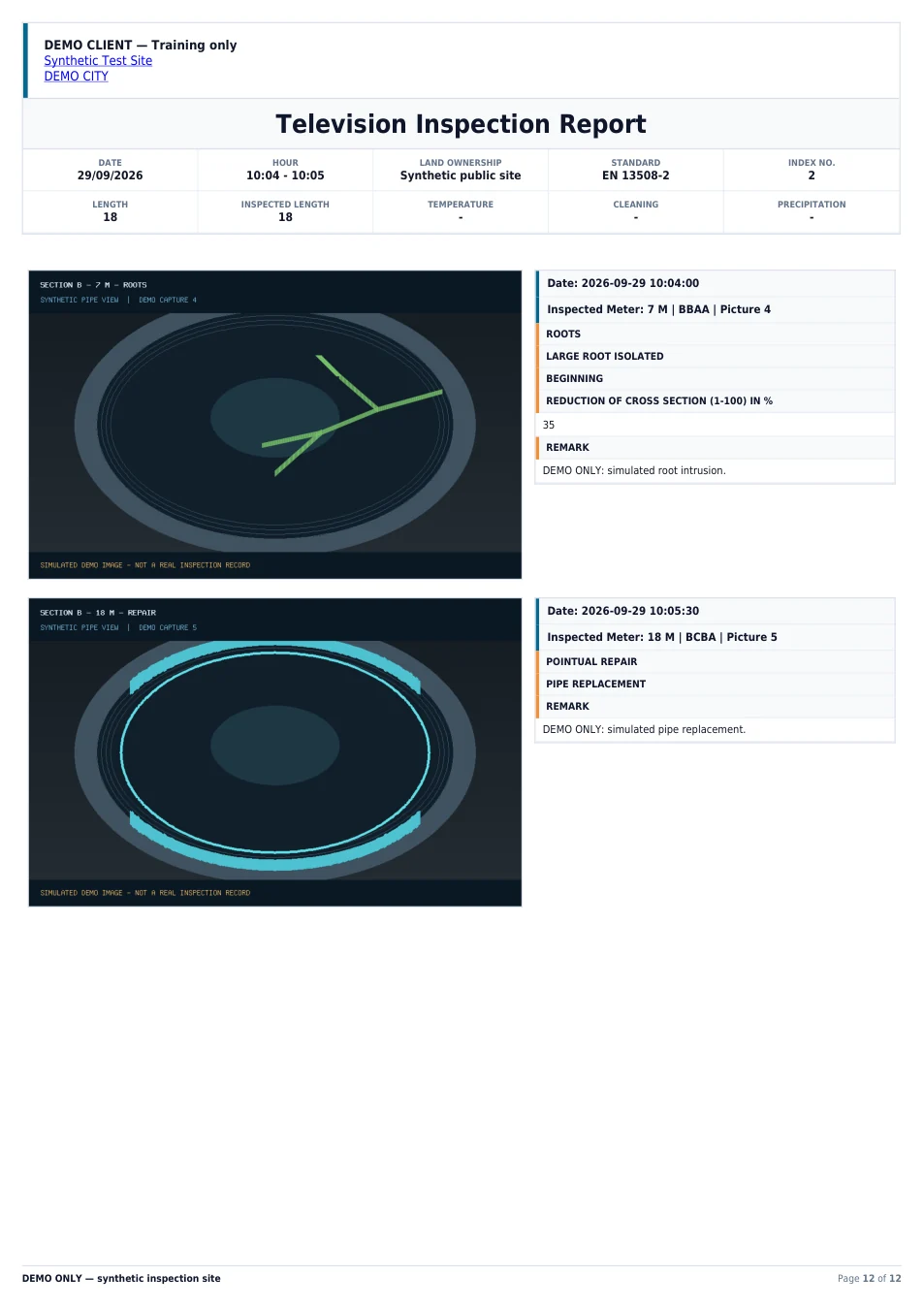

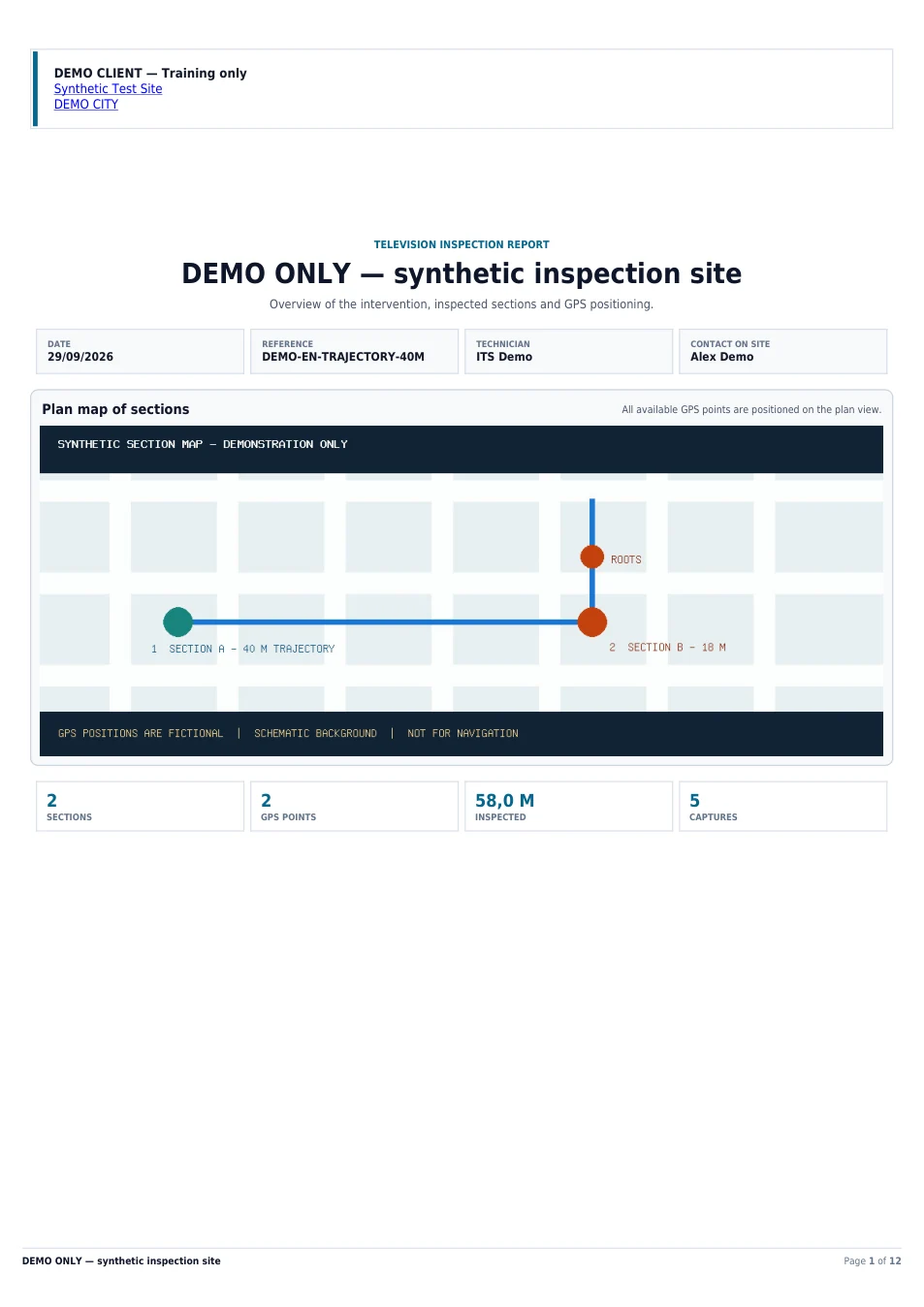

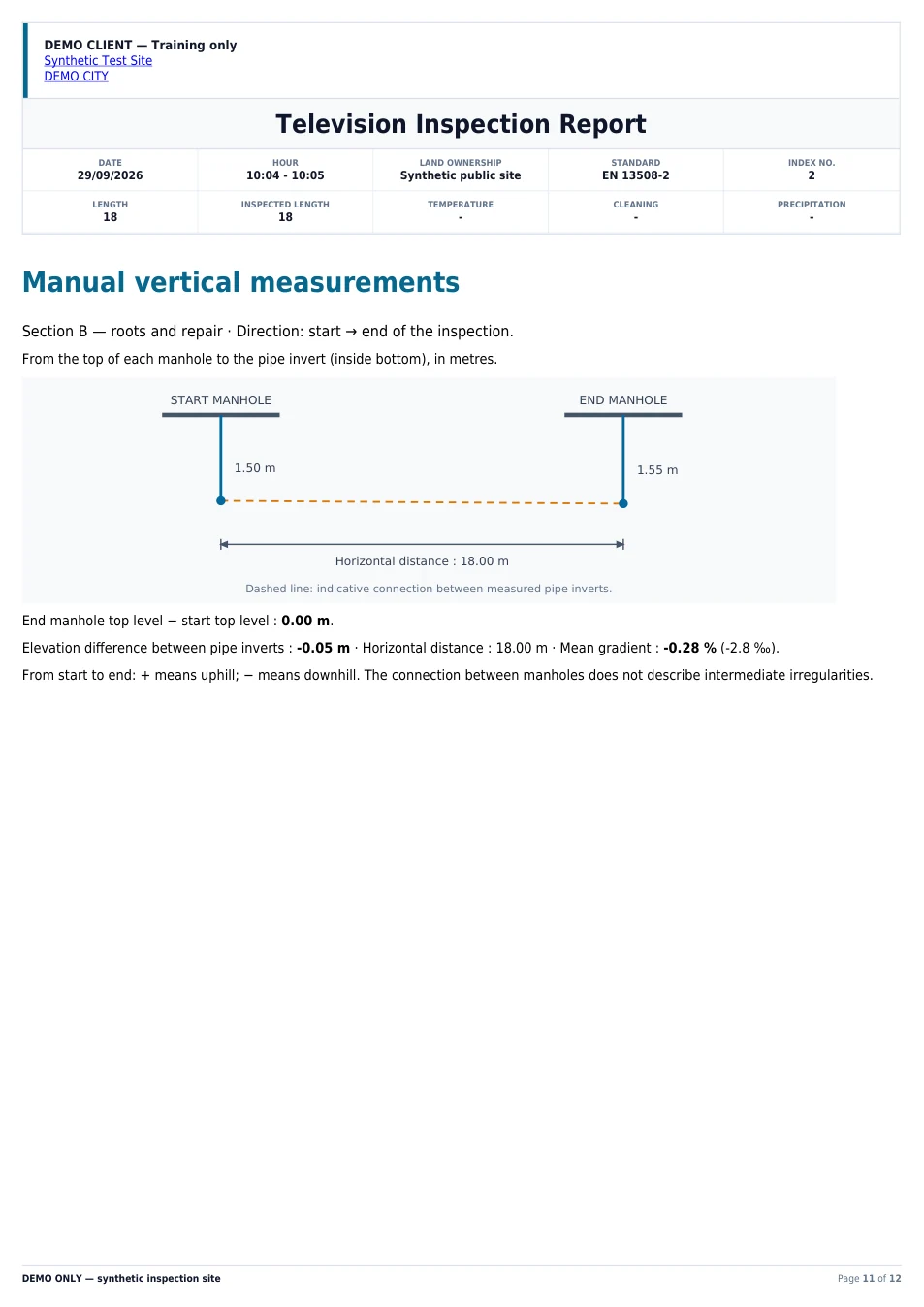

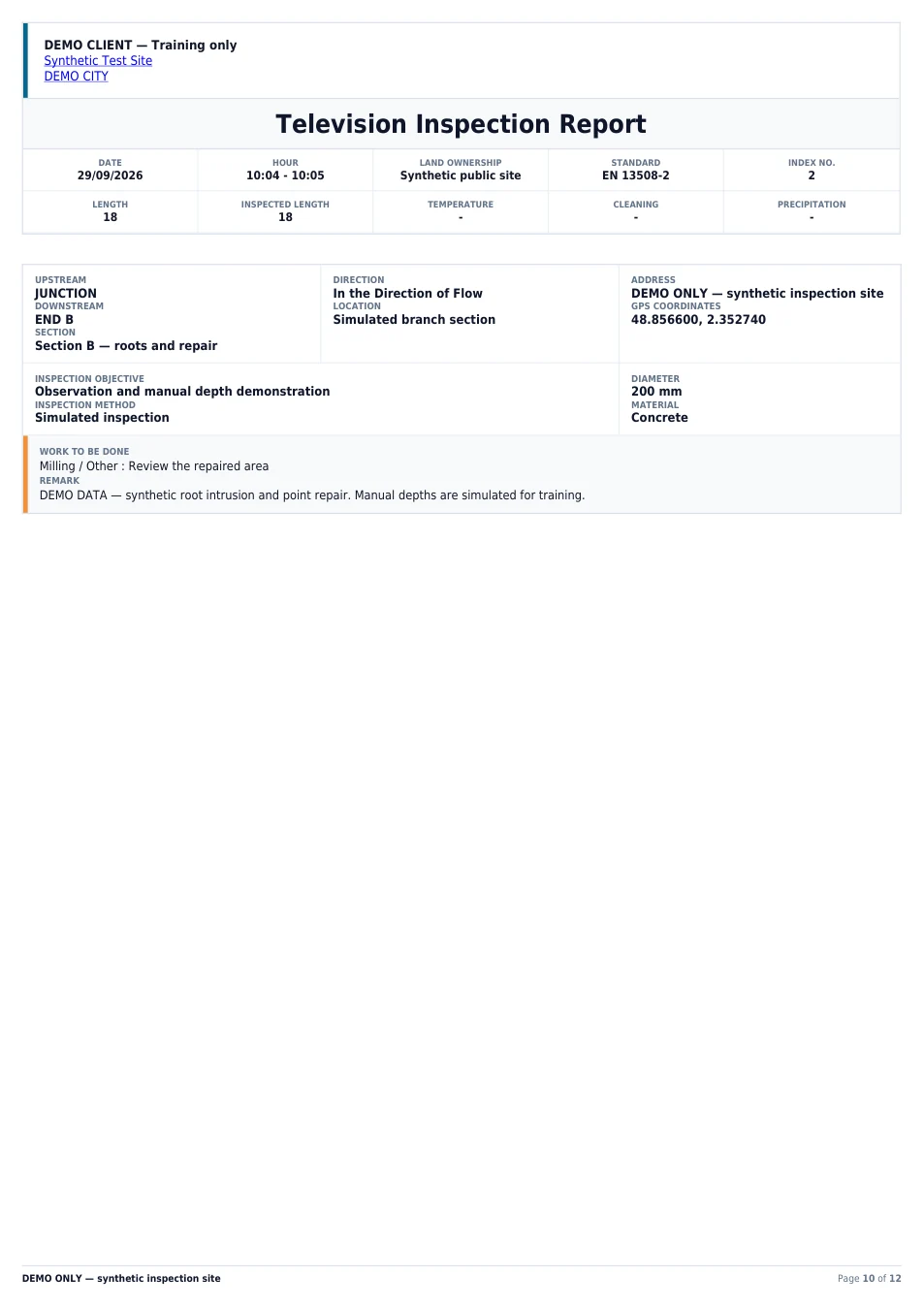

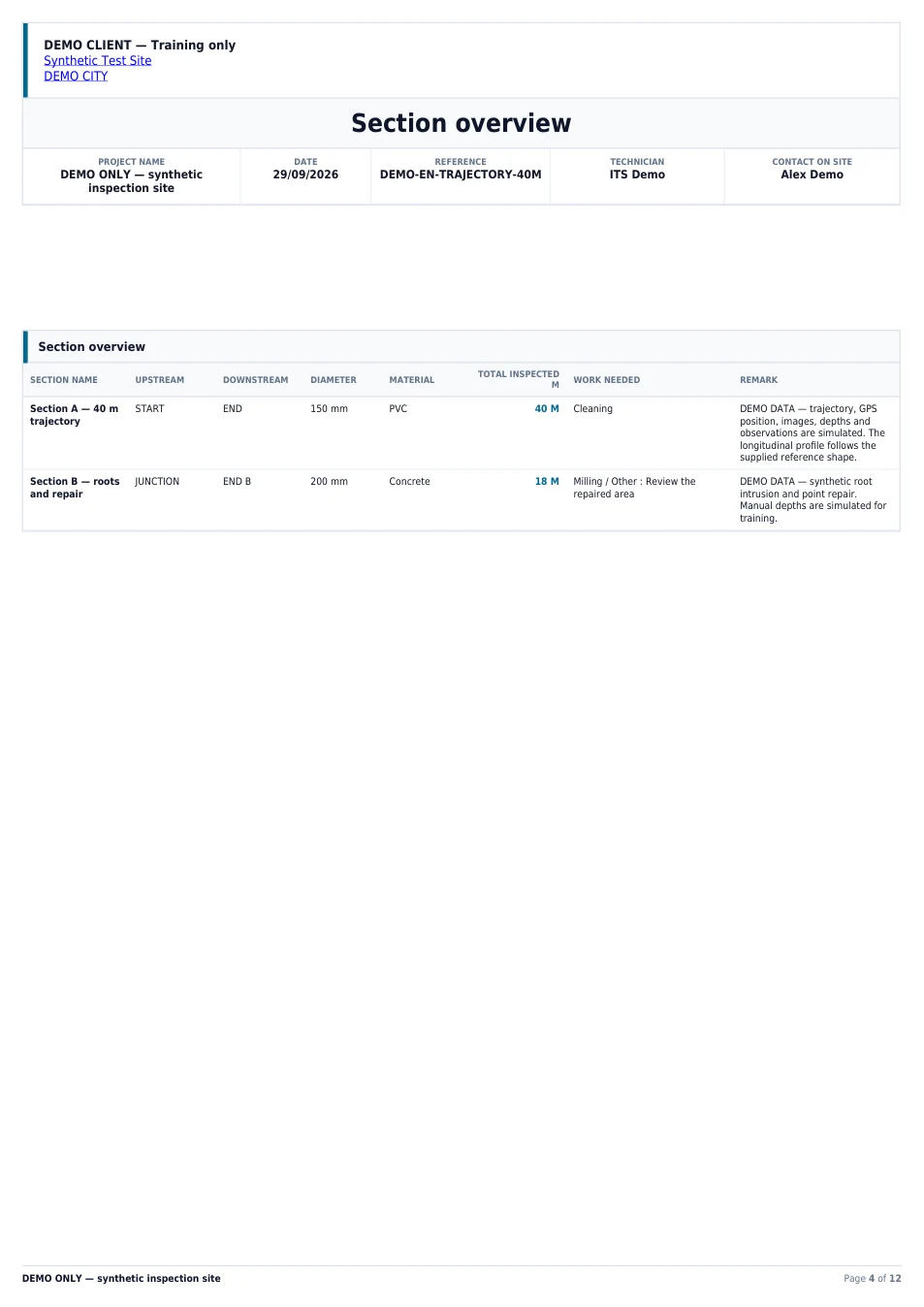

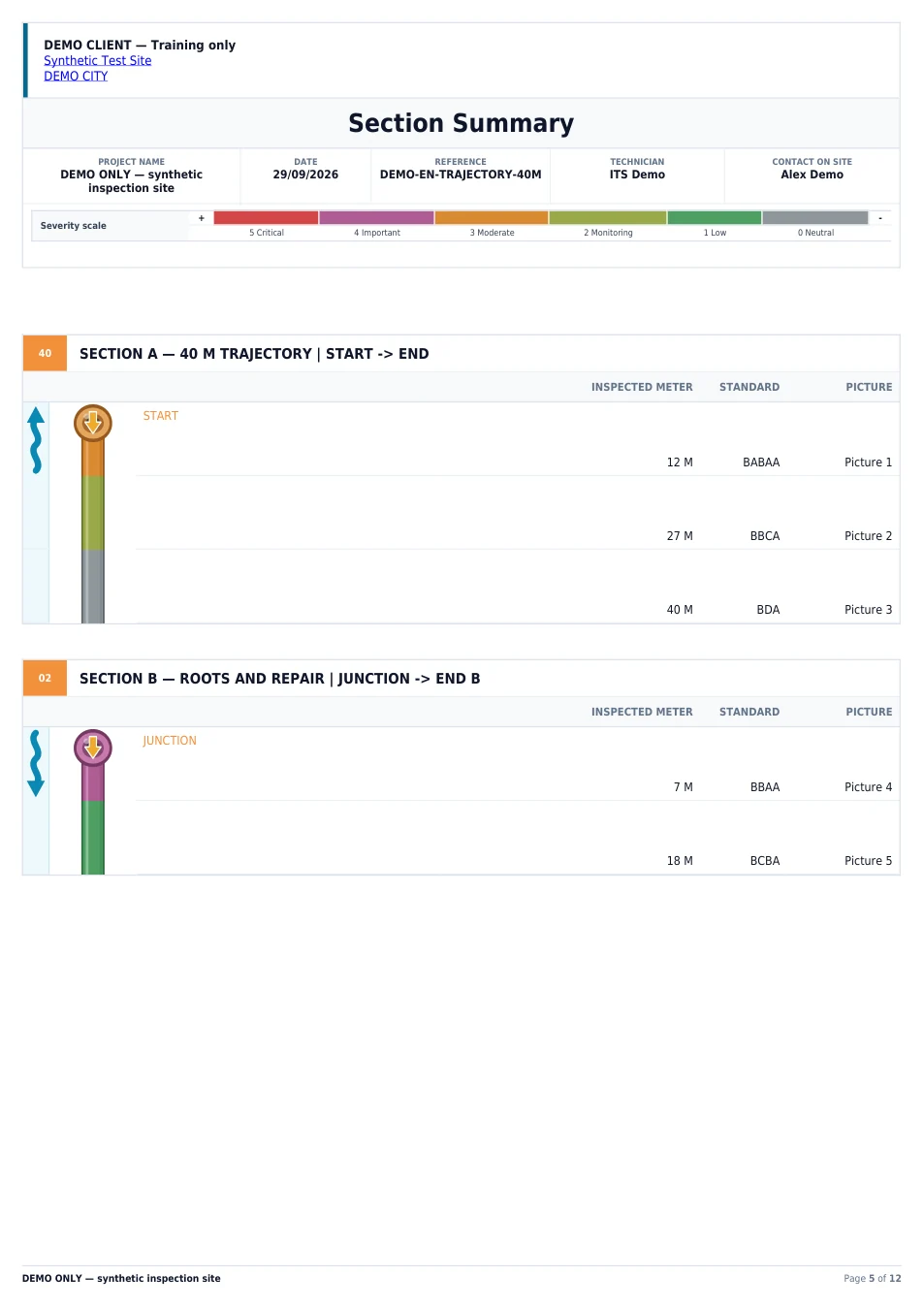

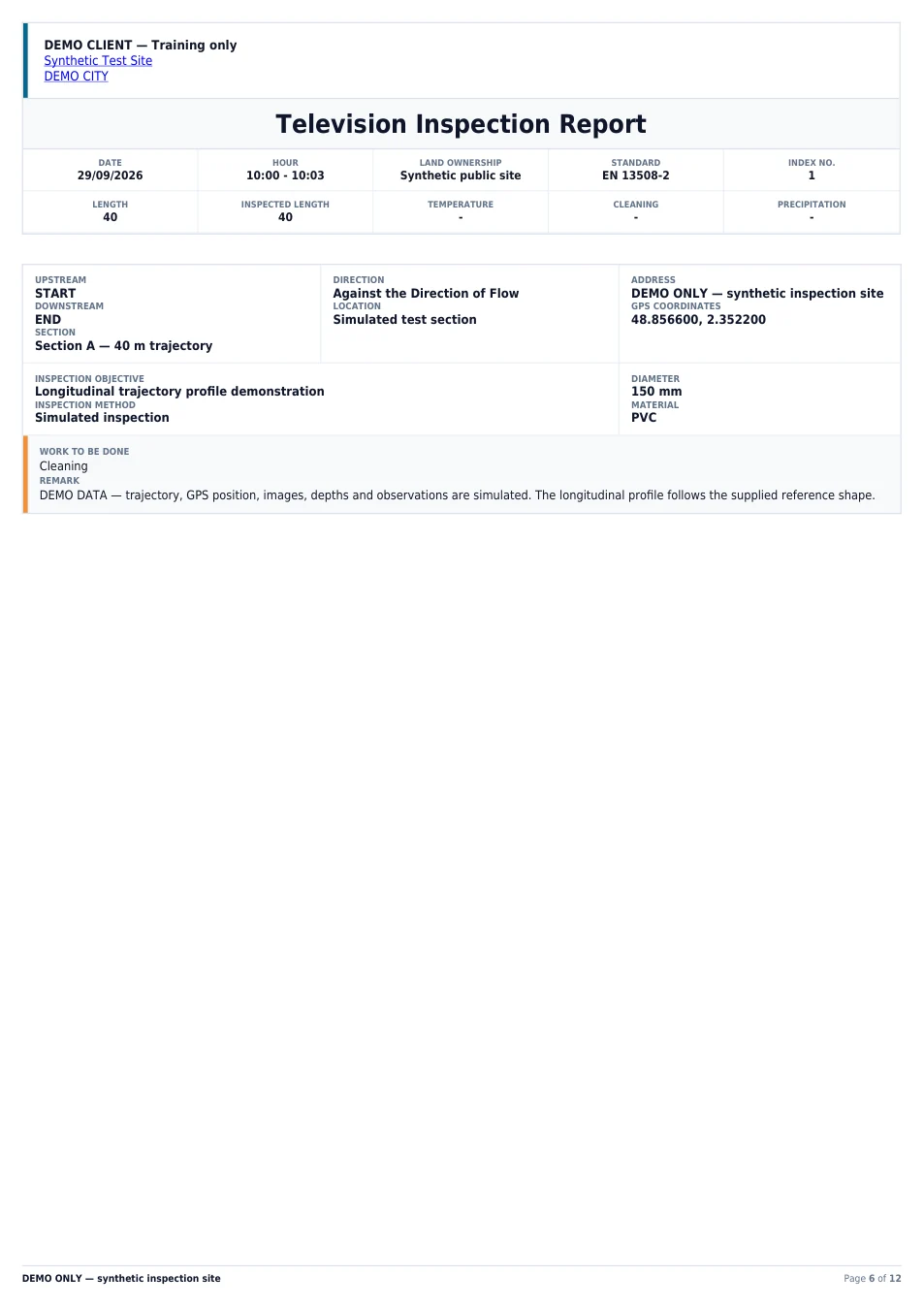

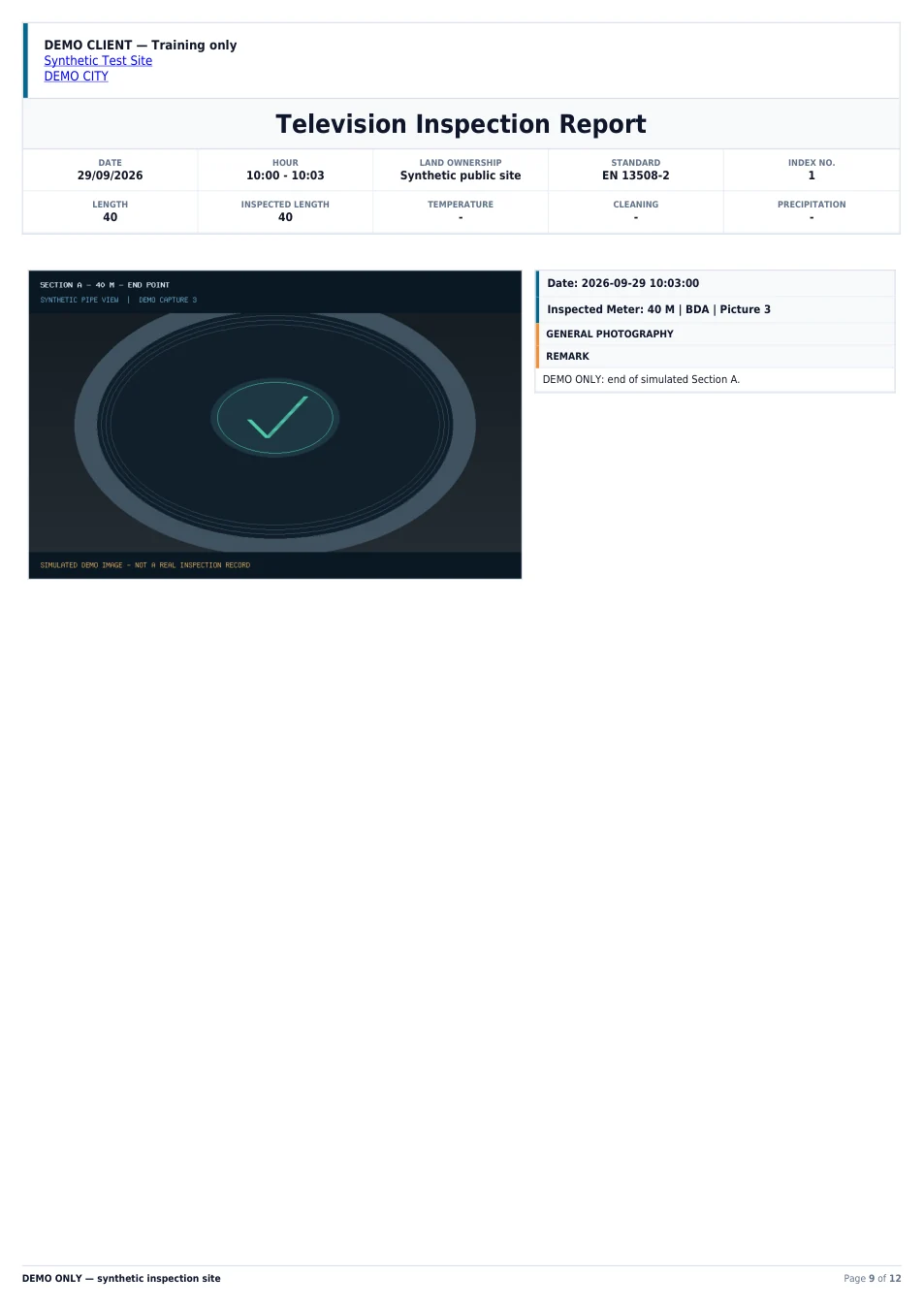

Ce document de 12 pages a été généré depuis le dossier montré ci-dessus. Il présente la carte, les tronçons, les profondeurs, le profil longitudinal et les captures qualifiées.
Document en anglais. Toutes les données sont fictives et servent uniquement à illustrer l’interface.
Choisissez une page pour la lire. La couverture est ouverte ci-dessous.
Les 12 pages sont affichées ici sous forme d’images pour une lecture fiable sur tous les appareils. Ouvrez le PDF original dans un nouvel onglet pour le télécharger ou l’imprimer.
La solution complète

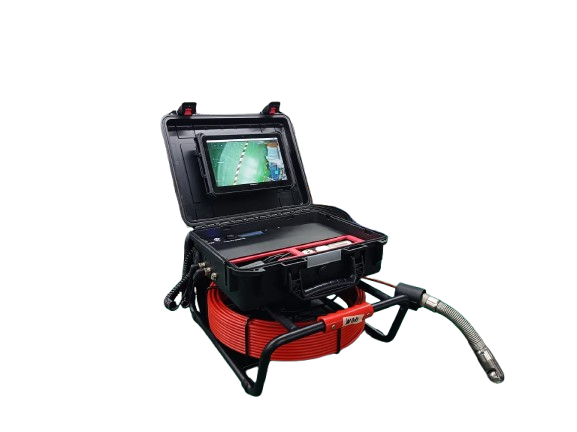

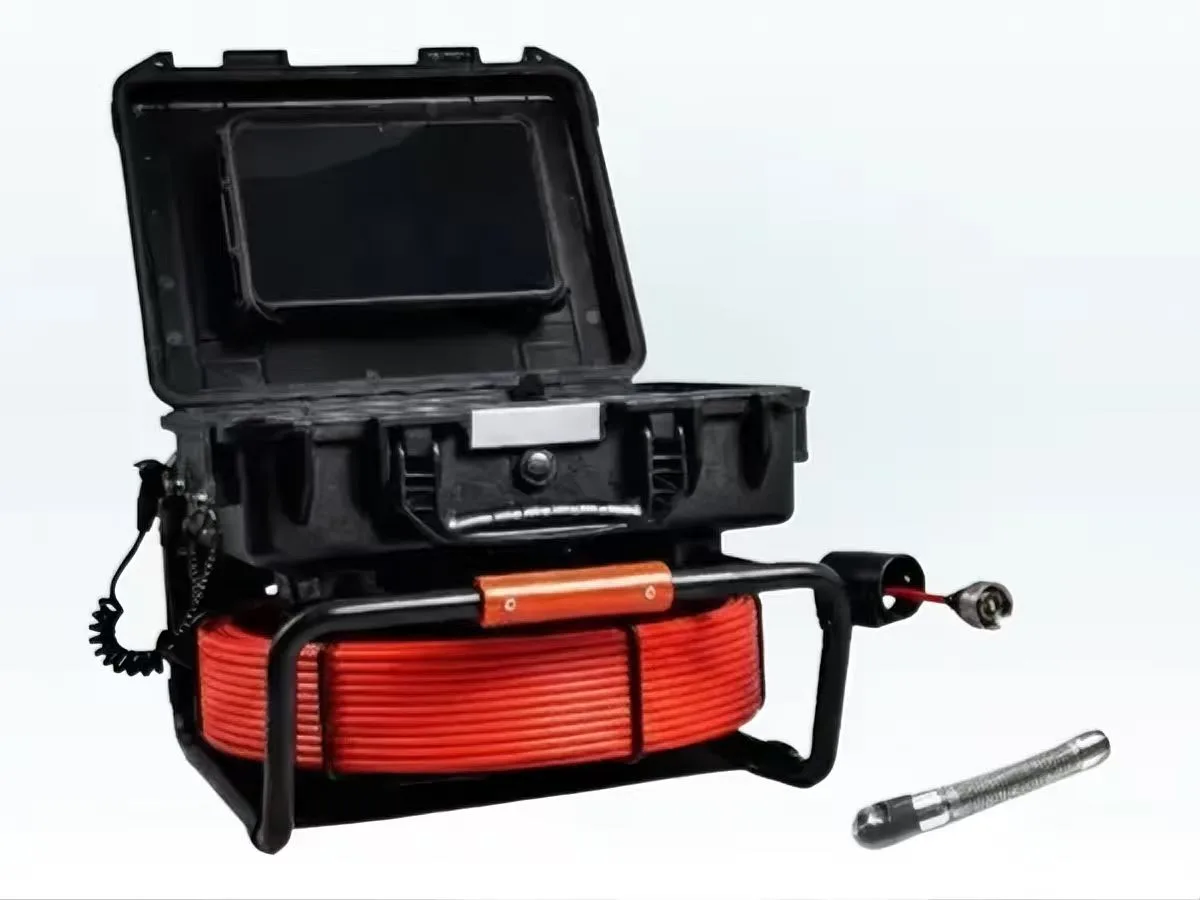

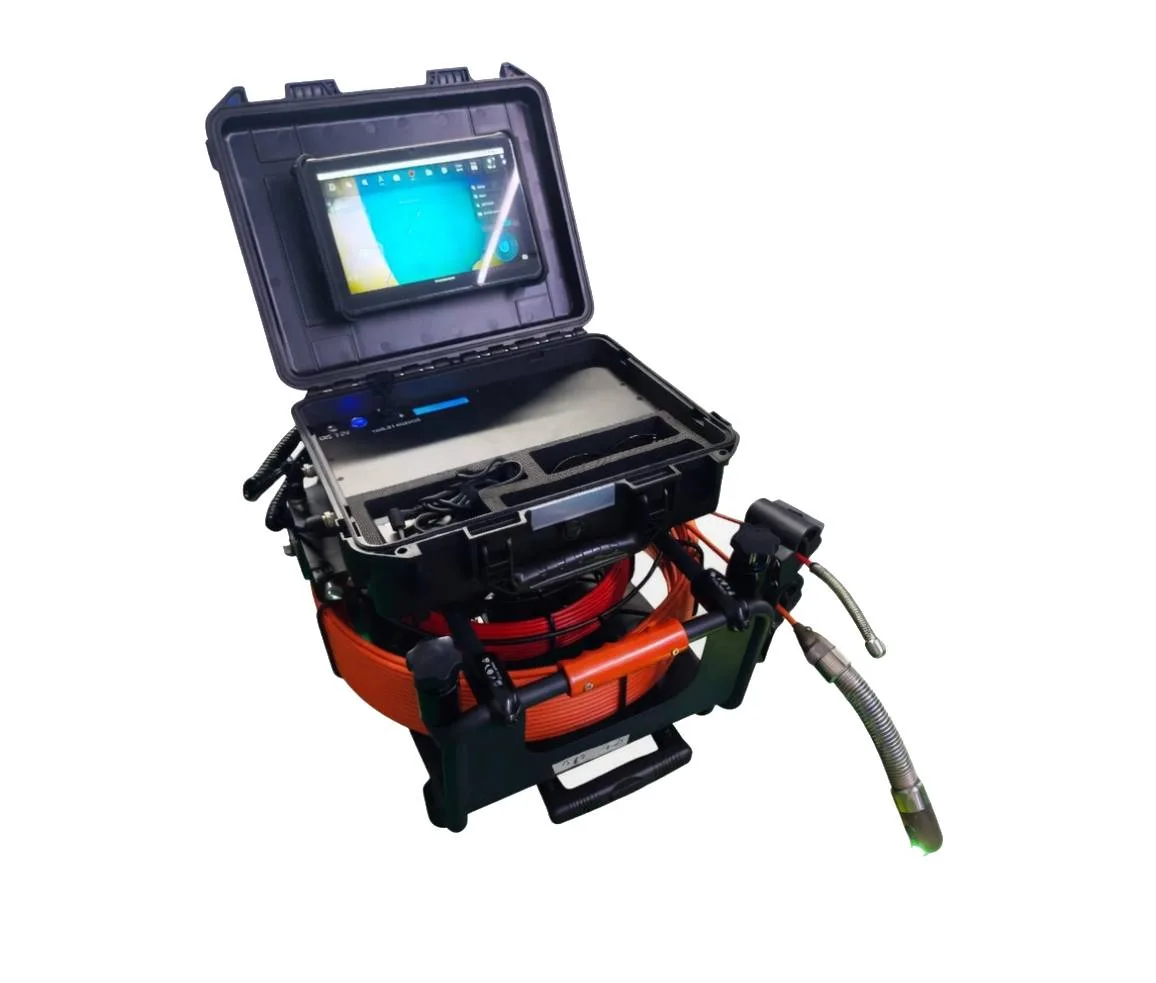

ITS Report On-Prems est proposé avec des configurations de valise compatibles. Le matériel, le stockage local, le flux vidéo et le rapport ITV forment un même environnement de travail. Les commandes disponibles dépendent de l’équipement retenu.
Fonctionnement local

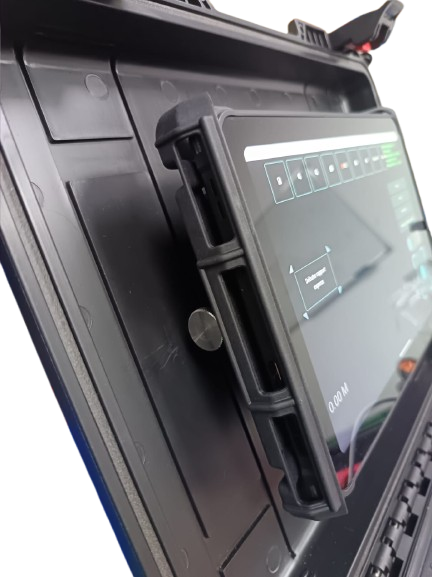

L’ordinateur embarqué héberge ITS Report et crée le réseau local de la valise. La tablette Android fournie ou un ordinateur connecté à ce réseau peut ouvrir l’interface.
Attendez le démarrage de l’ordinateur embarqué et du réseau Wi-Fi local.
Connectez l’appareil au réseau de la valise, généralement nommé werobotic-xxxxxxx, avec les identifiants fournis avec votre équipement.
Lancez l’application « ITS Report (On-Prems) » fournie : elle ouvre l’interface de l’ordinateur embarqué.
Sur le même réseau Wi-Fi, ouvrez Chrome ou Edge Chromium puis saisissez http://192.168.150.1 dans la barre d’adresse.
Pour l’interface actuelle, utilisez Chrome ou Edge Chromium. Safari et Firefox ne sont pas pris en charge.
Galerie de l’interface
Retrouvez ici les captures du mode guidé présentées sur la page d’origine. Elles complètent les écrans du rapport de démonstration montrés plus haut.
Pensé pour le terrain
L’interface, les captures et le dossier d’inspection restent accessibles sur la valise. La tablette fournie rejoint son réseau local.
Des guides expliquent les commandes de l’interface, la carte et la configuration cloud directement dans leurs fenêtres.
ITS Cloud et Google Drive peuvent être configurés comme destinations d’envoi lorsqu’une connexion Internet est disponible.
Voir la solution en situation
Présentez-nous votre caméra, vos usages et le type de rapport attendu : nous vous montrerons les écrans adaptés.
